SilverArrow
Moderador
Não a parte da janela e da porta não pertencem ao quarto. Essas áreas não são contabilizadas nas áreas úteis, só na área Bruta.
Ajuda - como ler uma planta?
- Iniciador de tópicos Charger144
- Data de início
Não a parte da janela e da porta não pertencem ao quarto. Essas áreas não são contabilizadas nas áreas úteis, só na área Bruta.
P
Pastis
Guest
A mim com a área dá:
Em metros:
[TABLE="width: 167"]
[TR]
[TD="width: 64, align: right"]4.40[/TD]
[TD="width: 103, align: right"]
2.38
[/TD]
[/TR]
[/TABLE]
SilverArrow
Moderador
Sim eu aproximei um pouco. Até me dava 4.387 por 2.38 qq coisa.
P
Pastis
Guest
Se bem que a dica dos pixeis através da áreas não era assim tão simples porque o cálculo não é imediato nem proporcional... É preciso fazer a raiz quadrada da área e só depois a proporção. Não sei se alguém se deu ao trabalho... [
]
]
P
Pastis
Guest
Deu-me isso
[TABLE="width: 231"]
[TR]
[TD="width: 64, align: right"]4.391959[/TD]
[TD="width: 103, align: right"]x 2.374794728[/TD]
[TD="width: 64, align: right"]= 10.43[/TD]
[/TR]
[/TABLE]
Mas andei para aqui com contas de meia noite[
]
SilverArrow
Moderador
Se bem que a dica dos pixeis através da áreas não era assim tão simples porque o cálculo não é imediato nem proporcional... É preciso fazer a raiz quadrada da área e só depois a proporção. Não sei se alguém se deu ao trabalho... [

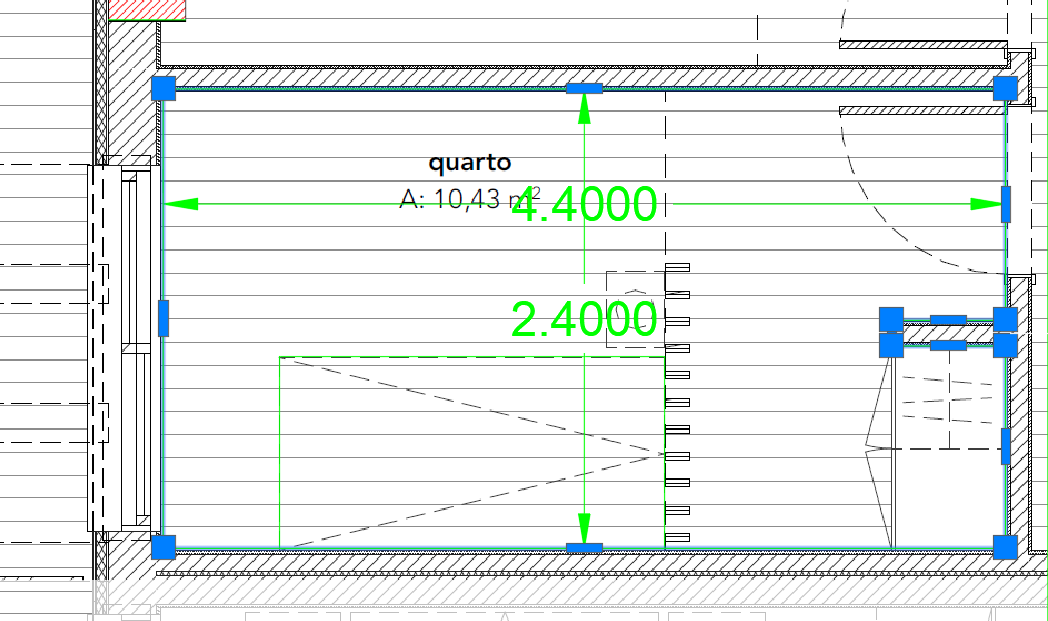

Eu fiz mais simples. Importei para o Autocad e andei a ver o que dava melhor.
Curiosamente comecei pela tracejado que parece uma opção de cama (se bem que a simbologia não aparenta isso...)
Depois preferi fazer pelo pilar, com 40x25cm.
Obtuso
New member
Essa aposta dos 4,387 já é minha...
Mas o outro lado é menos de 2,38.
Charger, qual o erro máximo admissível? É que estar a discutir mm de erro é diferente de discutir cms de erro.
Ville46
New member
A área envidraçada faz parte do vão. Não é área útil.
Charger144
Well-known member
Essa aposta dos 4,387 já é minha...
Mas o outro lado é menos de 2,38.
Charger, qual o erro máximo admissível? É que estar a discutir mm de erro é diferente de discutir cms de erro.
Se for 2-3 cm, maximo 5, é na boa. Isto porque tenho de fazer um "projeto" para o terraço, e preciso da largura exata. Tenho a área total, mas nem sequer meti a planta do terraço, porque é mais confuso. O quarto, como é um retângulo, é bem mais simples.
A solução mais fácil seria a pessoa que fez a planta esclarecer. Mas a imobiliária não tem outra planta a não ser esta, e o arquiteto parece ter ido passar o Natal à Marte, porque ninguém o encontra. :sh)
SilverArrow
Moderador
Mas tens a planta completa?
Em PDF?
Tem folha?
Ou só tens uma imagem? E mesmo assim tem folha e legenda?
Charger144
Well-known member
Tenho a planta em PDF. O que chamas de "folha"? Eu sou um nabo no assunto, não percebo o que queres dizer.
Charger144
Well-known member
Eu acho que solucionaste o problema. Agora tenho poucas dúvidas.
Repara na imagem abaixo, a área do retângulo que eu assinalei é o pilar (aumentado 800%). Tem 46 x 29 píxeis. 46 / 29 = 1.586
Se o pilar for 40 x 25, então 40 / 25 = 1.6
A proporção bate certo. A diferença deve ser no arredondamento natural ao passar para píxeis, já que não há décimas de píxeis.
nferrari
Well-known member
Posso já vir um pouco tarde, mas penso para resolver o problema em questão (se o entendi correctamente).
Passaria por um cálculo deste tipo.
A = (x' * y') * k^2;
Legenda:
A = área real
x' = comprimento determinado em planta
y' = largura determinado em planta
k = factor de correção
Passaria por um cálculo deste tipo.
A = (x' * y') * k^2;
Legenda:
A = área real
x' = comprimento determinado em planta
y' = largura determinado em planta
k = factor de correção
Última edição:
ClioII
Well-known member
Então é isso! [
]Eu olhei para aquilo e fiquei a pensar porque raio é que estava representada a tracejado uma rampinha... [
]
P
Pastis
Guest
Mais um caso de matemática avançada resolvido apr[] ( tipo 9º ano?)
Seja
m1 o comprimento em metros ( que queremos descobrir)
m2 largura em metros ( que queremos descobrir)
m3 Area em metros quadrados ( que conhecemos = 10,43m2)
p1 o comprimento em pixel
p2 largura em pixel
p3 Area em pixel quadrados
m1 x m2 = m3= 10,43m2
P1 x P2 = P3
Constante de proporcionalidade U = raiz de (10,43) / raiz de (p3)
m1= ( p1 x U)
m2= ( p2 x U)
E mesmo assim não é assim tão directo nem sei muito bem como esquematizar melhor o problema. Será que não há por aí um matemático de serviço??
uffa[]
[] ( tipo 9º ano?)Seja
m1 o comprimento em metros ( que queremos descobrir)
m2 largura em metros ( que queremos descobrir)
m3 Area em metros quadrados ( que conhecemos = 10,43m2)
p1 o comprimento em pixel
p2 largura em pixel
p3 Area em pixel quadrados
m1 x m2 = m3= 10,43m2
P1 x P2 = P3
Constante de proporcionalidade U = raiz de (10,43) / raiz de (p3)
m1= ( p1 x U)
m2= ( p2 x U)
E mesmo assim não é assim tão directo nem sei muito bem como esquematizar melhor o problema. Será que não há por aí um matemático de serviço??
uffa[
]
P
Pastis
Guest
P
Pastis
Guest
Então o teu K é o meu U mas a tua apresentação está mais elegante sim sr.apr
Felizmente não tens um Pi nas tuas variáveis...[
]
Última edição:
Obtuso
New member
Enquanto vocês andam a ler o livro de instruções da máquina, já alguns beberam vários finos.
Se a margem de erro pode ficar na casa dos cms, então as medidas que indiquei são bastante tranquilas.
É que não vale a pena esmiuçar demasiado porque seria preciso ter total confiança na planta, e ela própria pode nem reflectir bem a realidade.
Se a margem de erro pode ficar na casa dos cms, então as medidas que indiquei são bastante tranquilas.
É que não vale a pena esmiuçar demasiado porque seria preciso ter total confiança na planta, e ela própria pode nem reflectir bem a realidade.
nferrari
Well-known member
Podes tirar a senha. [
Troca lá isso por miúdos
[
]Talvez com um exemplo é mais fácil.
Por exemplo:
A = 48 m2
x' = 1,2 m
y' = 0,4 m
Basta, fazer:
48 = (1,2 * 0,4) * k^2
k = sqrt(100) = 10
Depois, pega-se no k e multiplica-se por x' e y'.
Edit: Vi que já respondeste.
